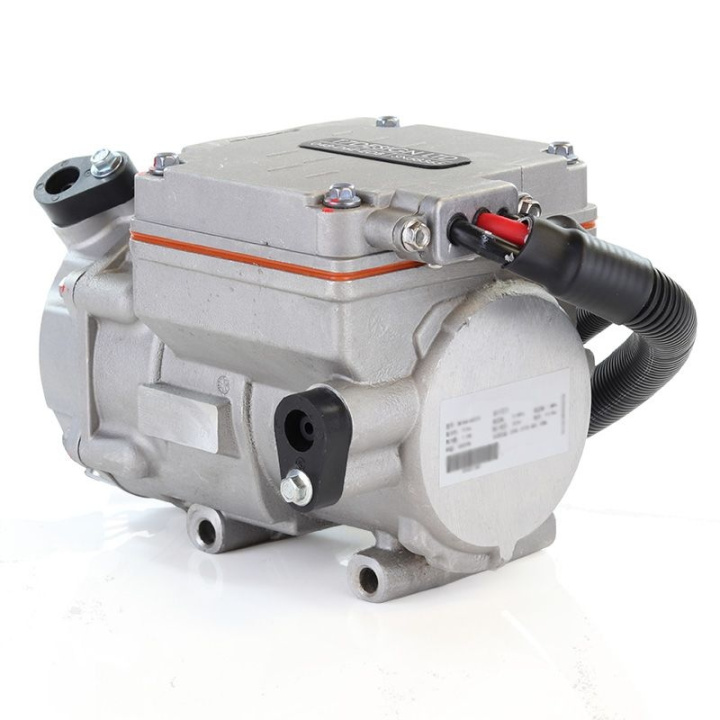

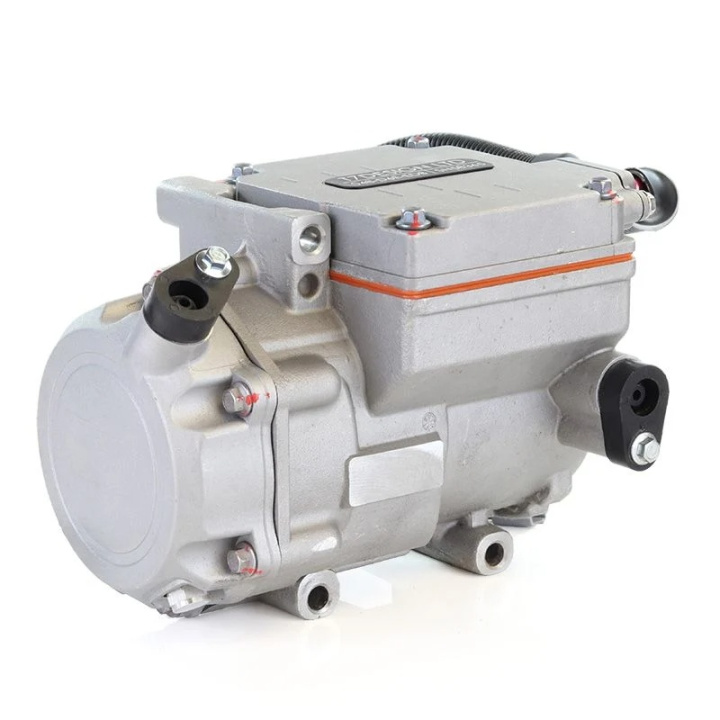

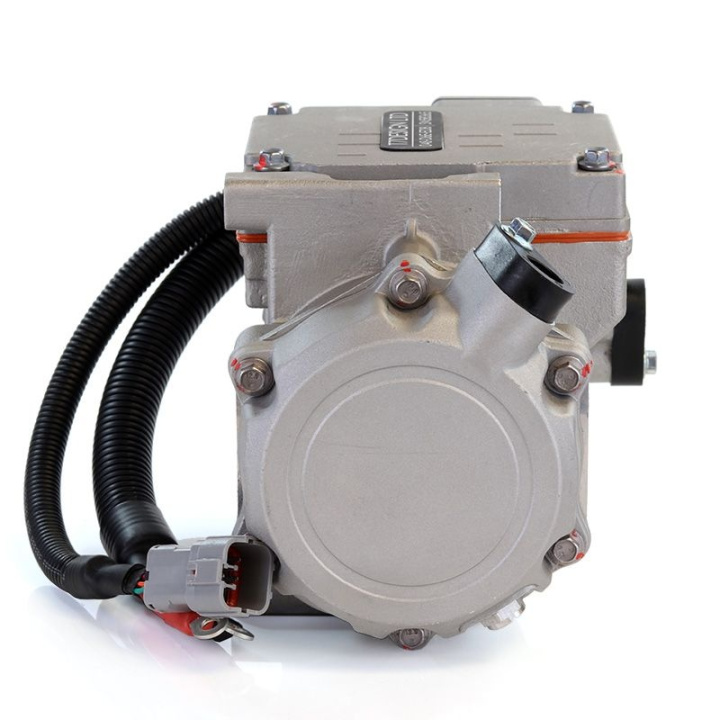

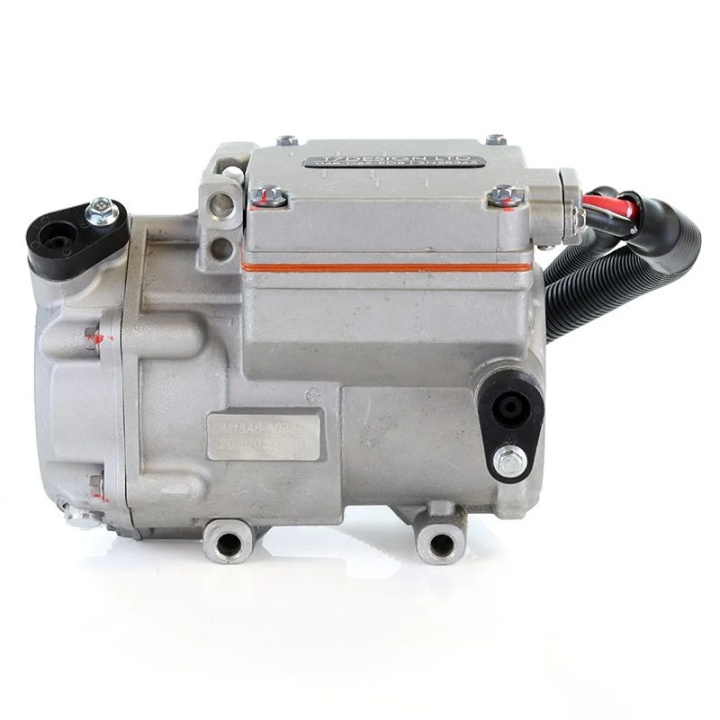

Denna elektriska Scrollkompressor 18cc 12V 2.15 kW med 3-stegs styrning är utvecklad för moderna A/C-installationer där traditionella remdrivna kompressorer inte kan användas eller där installationsutrymmet är begränsat.
Den kompakta konstruktionen gör kompressorn idealisk för elfordon, motorsport, custombyggen, husbilar, båtar och andra specialapplikationer där en fristående elektrisk A/C-lösning krävs.
Kompressorn använder effektiv scrollteknologi för jämn, tyst och driftsäker kylning samtidigt som hög prestanda bibehålls över hela varvtalsregistret. Den integrerade 3-stegs styrningen gör det möjligt att enkelt anpassa kylkapaciteten efter behov via två vippströmbrytare eller en 4-läges roterande brytare.
Kompressorn är mycket enkel att koppla in och använder separata kablage för kraftmatning och styrning.
Prestanda:
- 2500 rpm:
- Kylkapacitet: 1.15 kW / 3.9 K Btu/hr
- Effektförbrukning: 0.76 kW
- Strömförbrukning: 63.3A @ 12V
- 3500 rpm:
- Kylkapacitet: 1.61 kW / 5.5 K Btu/hr
- Effektförbrukning: 1.02 kW
- Strömförbrukning: 85A @ 12V
- 4500 rpm:
- Kylkapacitet: 2.15 kW / 7.3 K Btu/hr
- Effektförbrukning: 1.15 kW
- Strömförbrukning: 96A @ 12V
Teknisk information:
- Slagvolym: 18.0 cc/rev
- Spänning: 12V DC
- Varvtalsområde: 2500–4500 rpm
- Köldmedium: R134a / R1234yf
- Skyddsklass: IP67
- Vikt: 5.5 kg
- Oljekapacitet: 100 cc Zerol Ester 68SL Oil
- Max köldmediemängd: <500 g
- Driftspänning: 10–16 VDC
- Säkerhetsventil: 4.0 MPa / 580 psi

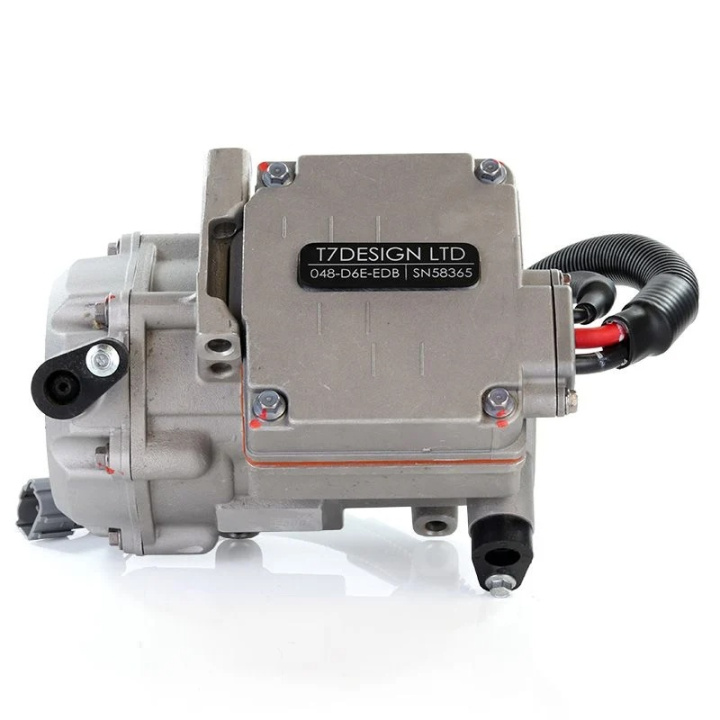

- Artikelnummer: 048-D6E-EDB
Temperaturområde:
- Förångartemperatur: -17 °C till 21 °C
- Kondensortemperatur: 25 °C till 75 °C
- Starttemperatur: -32 °C till 70 °C
- Arbetstemperatur: -32 °C till 100 °C
- Förvaringstemperatur: -40 °C till 105 °C
- Överhettningsskydd motor: 100 °C
Monteringsspecifikation:
- Max rotationsvinkel: 8°
- Max lutning: 5°
Kablage:
Effektmatning:
- Röd kabel: 16 mm²
- Svart jordkabel: 16 mm²
Styrning:
- Låg hastighet: Röd (Pin 1) + Svart (Pin 2)
- Medium hastighet: Grön (Pin 4) + Svart (Pin 2)
- Hög hastighet: Orange (Pin 3) + Svart (Pin 2)
- Rekommenderad kabelarea: 6 mm²
