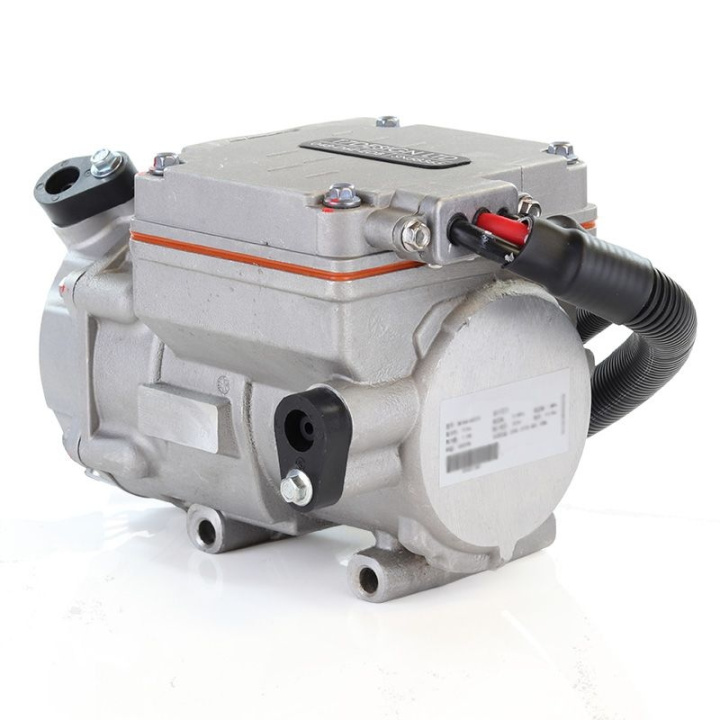

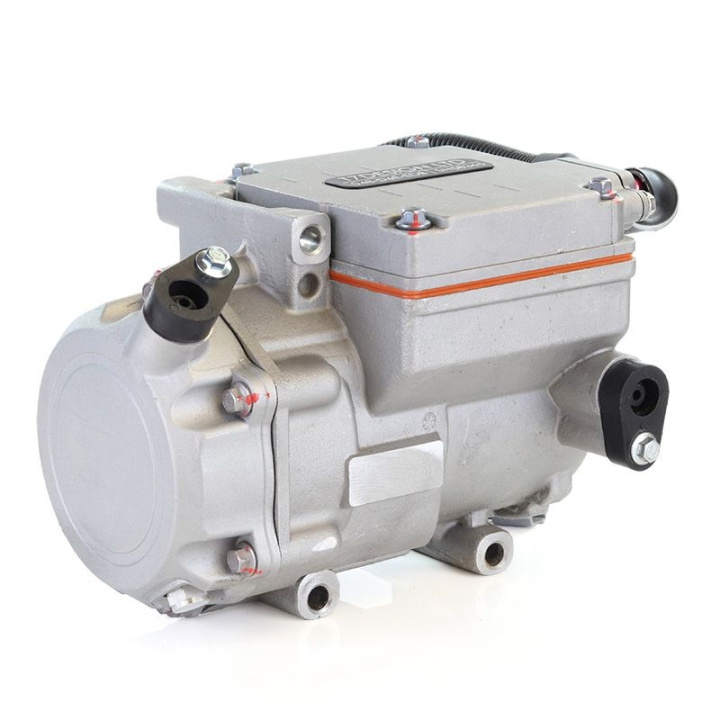

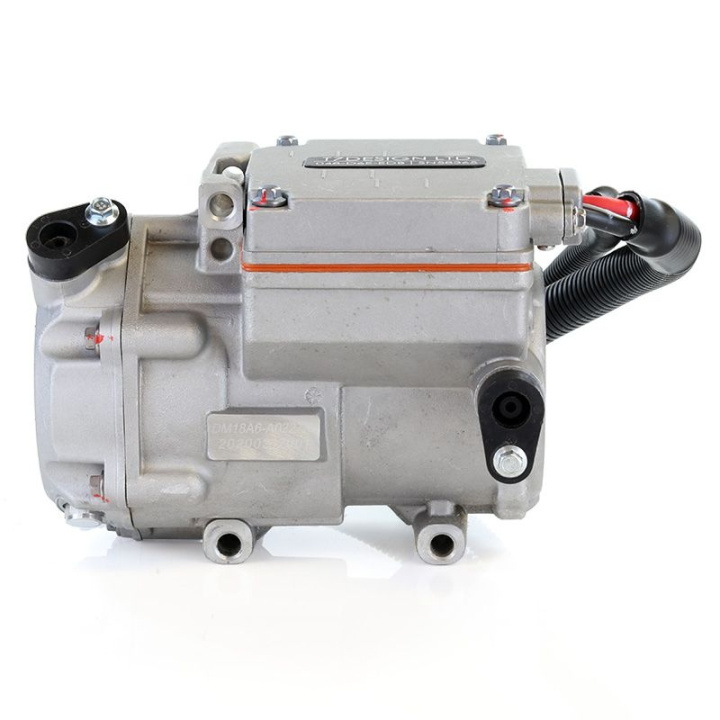

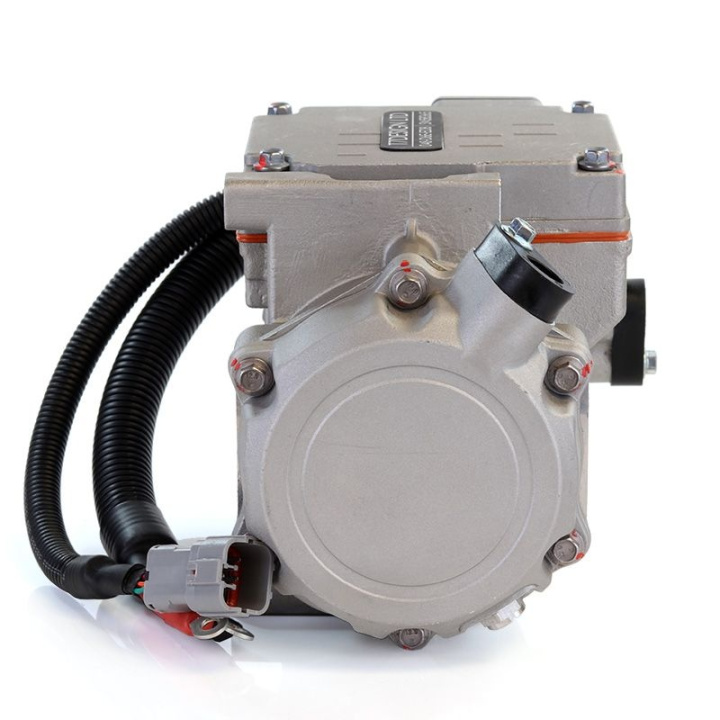

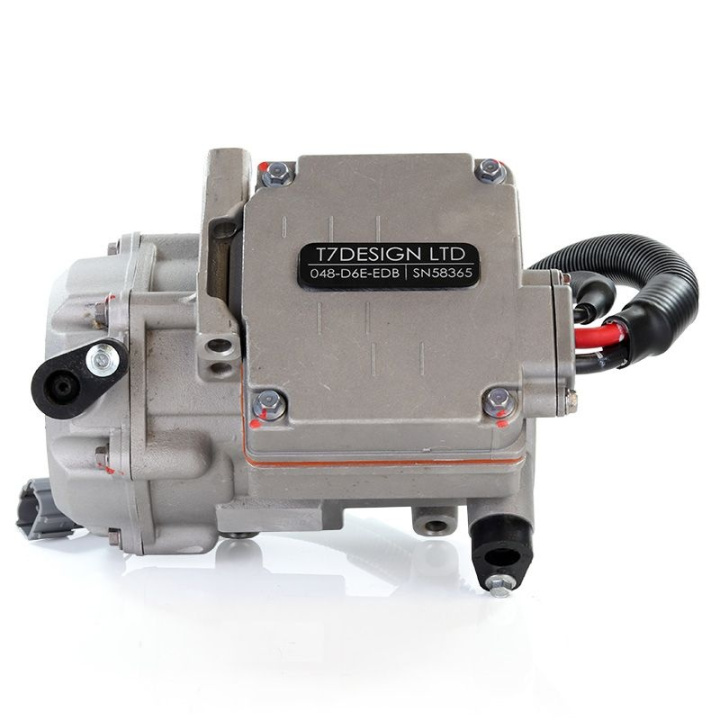

Denna 48V 18cc elektriska PWM-styrda A/C scrollkompressor är utvecklad för moderna högspänningsbaserade klimatsystem där traditionella remdrivna kompressorer inte kan användas eller där installationsutrymmet är begränsat.
Den kompakta konstruktionen gör kompressorn idealisk för elfordon, hybridfordon, motorsport, specialbyggen, entreprenadfordon och andra avancerade applikationer där en fristående elektrisk A/C-lösning krävs.
Kompressorn använder effektiv scrollteknologi som ger jämn, tyst och driftsäker kylning med hög verkningsgrad över hela arbetsområdet. PWM-styrningen möjliggör steglös reglering av kompressorns varvtal och kylkapacitet via extern PWM-controller för optimal energieffektivitet och exakt temperaturkontroll.
Installationen är enkel och kompressorn använder separata kablage för kraftmatning och styrning.
Prestanda:
- 3000 rpm:
- Kylkapacitet: 1.38 kW / 4.7 K Btu/hr
- Effektförbrukning: 0.74 kW
- Strömförbrukning: 30A
- 4000 rpm:
- Kylkapacitet: 1.89 kW / 6.4 K Btu/hr
- Effektförbrukning: 0.98 kW
- Strömförbrukning: 43A
- 6000 rpm:
- Kylkapacitet: 2.9 kW / 9.9 K Btu/hr
- Effektförbrukning: 1.16 kW
- Strömförbrukning: 65A
Teknisk information:
- Typ: Elektrisk PWM-styrd scrollkompressor
- Slagvolym: 18.0 cc/rev
- Spänning: 48V
- Varvtalsområde: 2000–6000 rpm
- Köldmedium: R134a
- Skyddsklass: IP67
- Vikt: 5.4 kg
- Oljekapacitet: 100 cc PVE Oil
- Köldmediemängd: 650 cc
- Säkerhetsventil: 4.0 MPa / 580 psi
- Max kompressionsförhållande: 8.0
- Artikelnummer: EF5-6DD-652
Temperaturområde:
- Förångartemperatur: -11 °C till 21 °C
- Kondensortemperatur: 25 °C till 75 °C
- Starttemperatur: -32 °C till 70 °C
- Arbetstemperatur: -32 °C till 100 °C
- Förvaringstemperatur: -40 °C till 105 °C
PWM Styrning & Kablage:
Huvudmatning:
- Orange kabel: 48V DC positiv
- Orange kabel: 48V DC negativ
Styrkablage:
- Röd: 12V DC positiv
- Svart: 12V DC negativ
- Brun (STB): Start/stopp-signal
- Grå (PWM In): PWM hastighetsstyrning
PWM-specifikation:
- PWM frekvens: 1 kHz
- Varvtalsstyrning: 2000–6000 rpm
- PWM duty cycle: 5–95%
- 2000 rpm motsvarar 5% duty cycle
- 6000 rpm motsvarar 95% duty cycle
Perfekt för:
- Elfordon och hybridfordon
- Motorsport
- Specialbyggen
- Entreprenadfordon
- Installationer utan remdrift
