Avluftningssats för Fuelcell AN-10 Nuke Performance

Nuke Performance ventilationssats för bränslecell

Nuke Performance ventilationssats för bränslecell passar direkt på CFC Unit eller på vanliga eftermarknadsbränsleceller och finns i flera storlekar.

Den universella ventilationssatsen från Nuke Performance finns i versionerna AN-6, AN-8, AN-10 och AN-12. Ventilationssatsen i AN-6-utförande passar direkt på ventilationsutloppet AN-6 på CFC Unit och förhindrar att bränslecellen trycksätts under drift.

Egenskaper

• Komplett sats för enkel montering
• 1 m (3,3 ft) nitrilslang ingår för enkel slangdragning
• Använder ett unikt luftfilter med en AN-10-gängad anslutning
• Finns i versionerna AN-6 / AN-8 / AN-10 / AN-12
• Godkänd för användning med alkoholbaserade bränslen

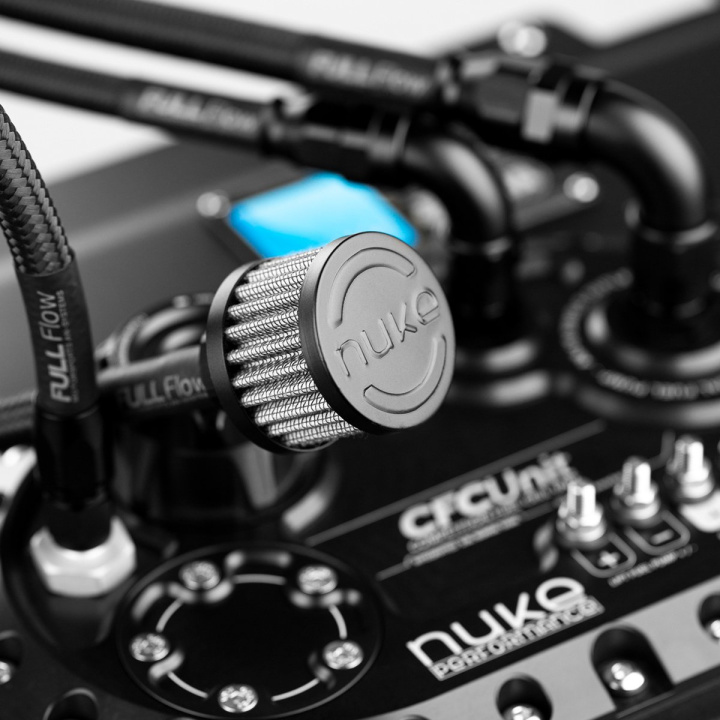

Nuke Performance ventilationssatser för bränsleceller är det perfekta tillbehöret till Nuke Performance CFC Unit, oavsett om den är monterad i en Alucell, en ATL-bränslecell, en Pyrotect-bränslecell eller någon av många andra modeller. Till Nuke Performance CFC Unit behöver du AN-6-versionen för att satsen ska passa direkt på bränslecellsmodulen utan att du behöver byta ventilationskopplingen som levereras med CFC Unit.

• Ventilationssatserna för bränsleceller levereras med allt du behöver för snabb och enkel montering.

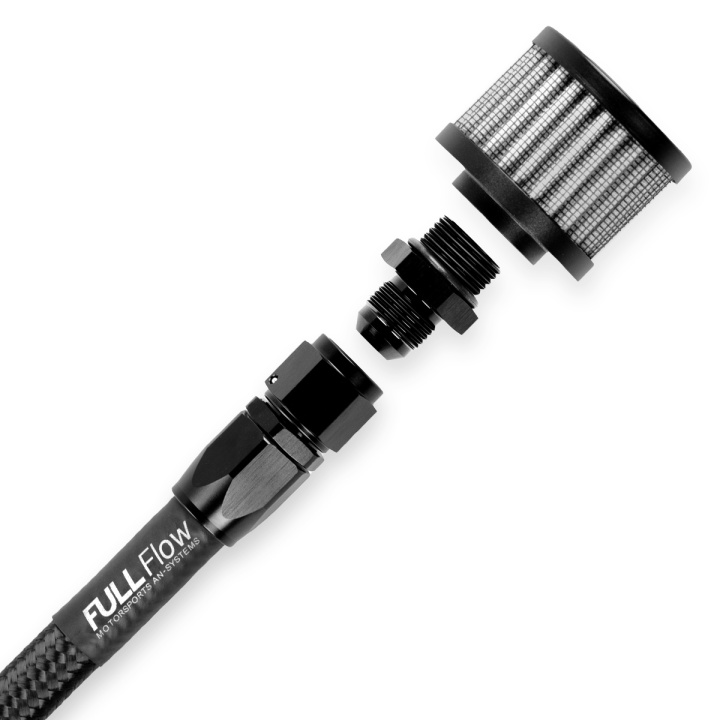

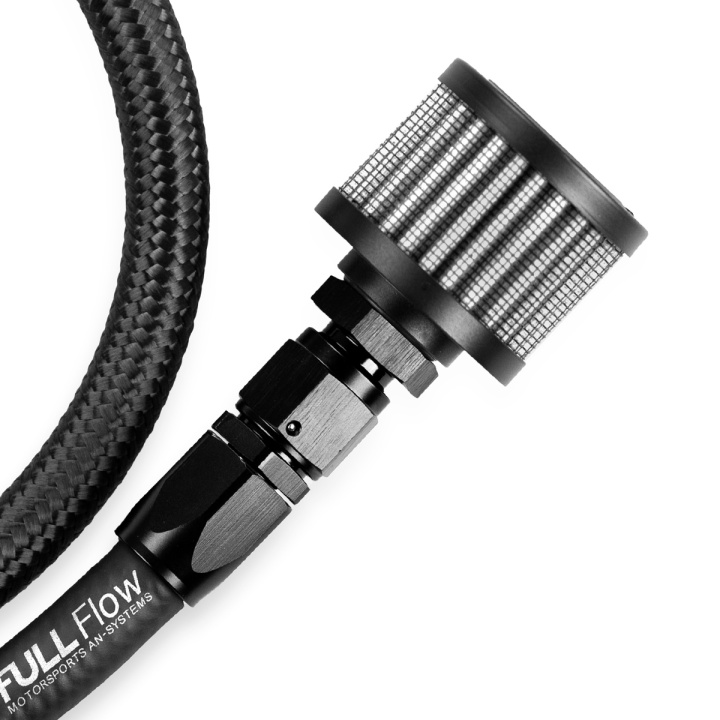

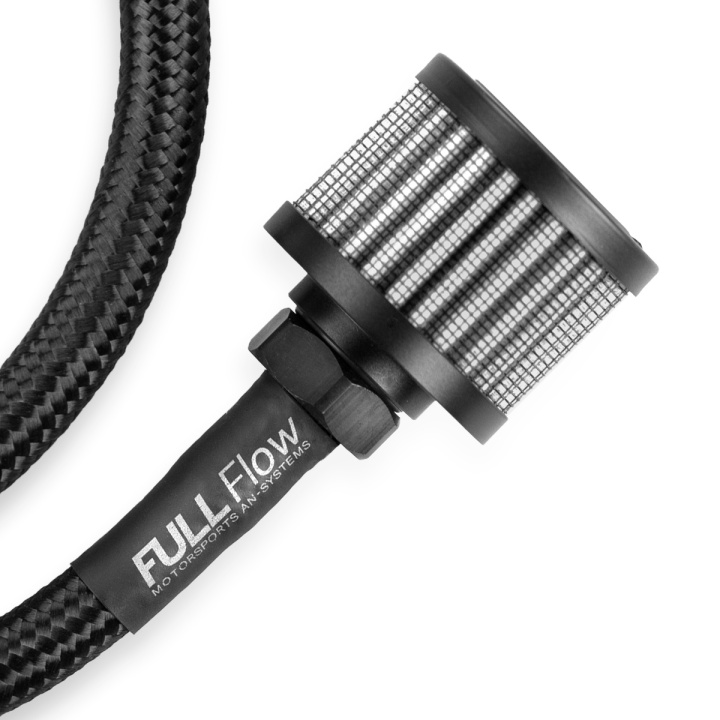

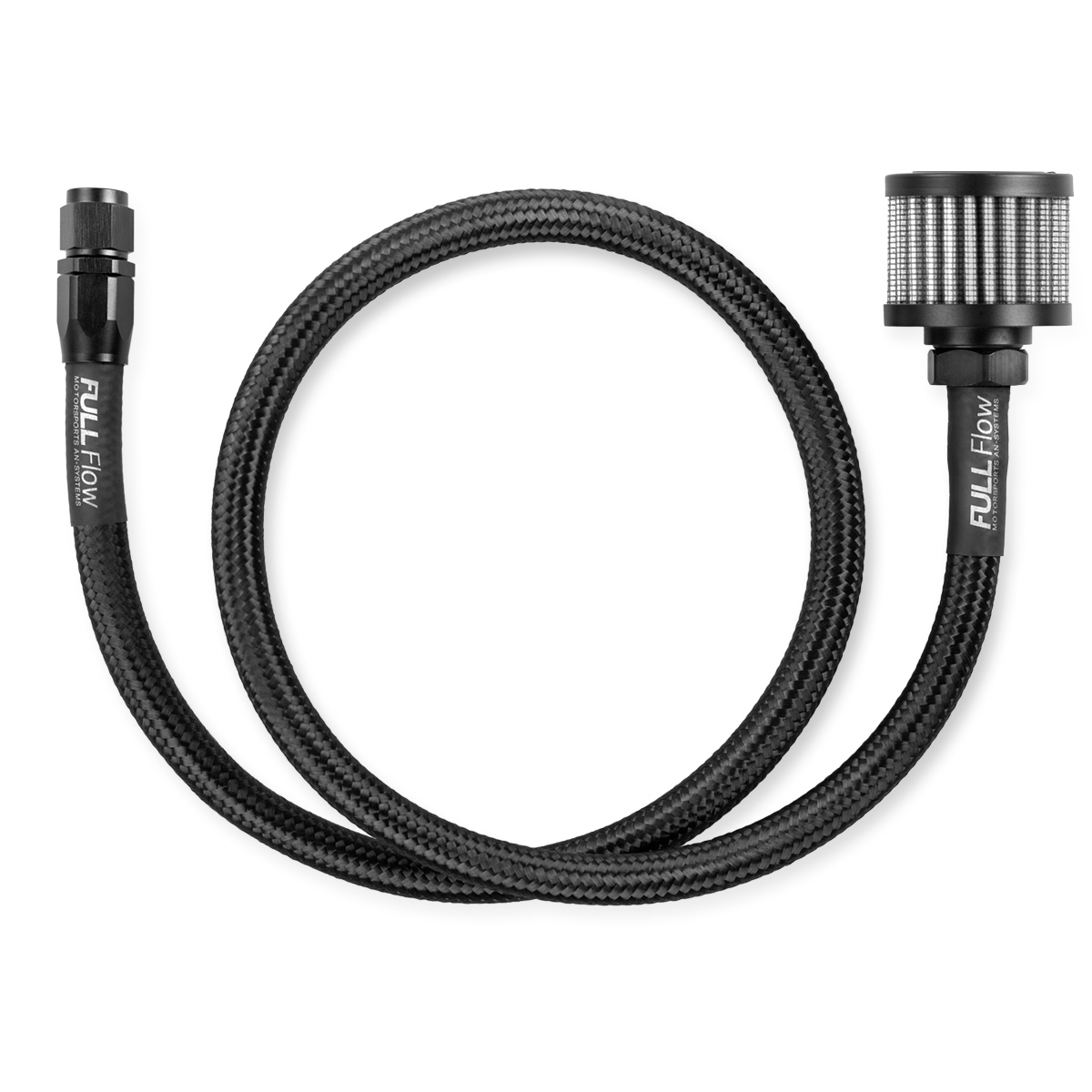

Varje Nuke Performance ventilationssats för bränslecell innehåller alla delar som behövs för att snabbt och enkelt montera ventilationskopplingen på din bränslecell. Satsen levereras med en färdigkapad Nuke Performance Full Flow-bränsleslang av nitril på 1 m (3,3 ft) i vald storlek samt alla kopplingar som behövs för snabb och säker montering. Det unika luftfiltret har en AN-10 ORB-gängad anslutning i stället för en vanlig klämanslutning. Samma filter används i alla satser från AN-6 till AN-12.

• Finns i flera storlekar från AN-6 till AN-12 för de flesta användningsområden.
Nuke Performance ventilationssatser för bränsleceller erbjuds i flera storlekar och passar inte bara Nuke Performance CFC Unit, utan även de flesta vanligt förekommande påfyllningsplattor på bränsleceller från olika tillverkare, såsom ATL, Pyrotect, Fuel Safe, Premier Fuel Systems, Radium med flera.

• AN-6-versionen används med ventilationskopplingen på CFC Unit.
• AN-12-versionen rekommenderas för snabbpåfyllningssystem.

AN-6-versionen passar direkt på kopplingen som levereras med Nuke Performance CFC Unit. Vid behov kan ventilationskopplingen AN-6 bytas ut (se sortimentet här) för att hantera dry break- och snabbpåfyllningslösningar. Varje sats levereras med kopplingar som passar samma AN-storlek som satsen.
Ventilationssats för bränslecell AN-6, artikelnummer: 150-22-206
Ventilationssats för bränslecell AN-8, artikelnummer: 150-22-208
Ventilationssats för bränslecell AN-10, artikelnummer: 150-22-210
Ventilationssats för bränslecell AN-12, artikelnummer: 150-22-212

• Så drar du slangen i Nuke Performance ventilationssats till din eftermarknadsbränslecell för att förhindra bränsleförlust under tävling.
Ventilationsledningar från en bränslecell måste dras på avstånd från värme, gnistor och alltför utsatta platser för att skydda mot en eventuell olycka.

Monteringsanvisningar:

1. Välj storlek på ventilationssatsen utifrån dina behov och den ventilationskoppling som sitter på din bränslecell.
2. Se till att alltid använda en ventilationskoppling med vältningsskydd på din bränslecell. Nuke Performance CFC Unit är som standard utrustad med en AN-6-koppling med vältningsskydd. Den kan ändras till AN-8 eller AN-10 genom ett enkelt byte av ventilationskopplingen.
3. Ventilationsledningen ska dras uppåt minst 20 cm (0,65 ft) så att eventuellt bränsle som kan pressas in i ledningen under tävling kan rinna tillbaka till bränslecellen.
4. Dra ledningen i 1–2 slingor som fungerar som en fälla för bränsle som kommer in i ledningen på grund av förångning eller överfyllning av bränslecellen.
5. Dra ventilationsledningen framåt i fordonets färdriktning. Ventilationsutloppet ska placeras framför bränslecellens ventilationsanslutning.
6. Ventilationsledningens ände ska vara högre än påfyllningslocket. Oavsett om påfyllningen sker direkt eller via en separat påfyllningsanslutning ska ventilationsledningen mynna ut utanför slutna utrymmen och på avstånd från kraftiga värmekällor som avgassystemet.

Användning av en ventilationssats för bränslecell.
En bränslecell behöver ventileras för att förhindra trycksättning. Nuke Performance ventilationssats för bränslecell är det enklaste sättet att få en prydlig och enkel lösning som passar de flesta fordon. Varje del kan beställas separat för att skapa en anpassad ventilationssats.

• Ventilationssatsen för bränslecell använder ett unikt, universellt luftfilter med AN-10-gänga. Det ger dig möjlighet att välja mellan ett stort urval av kopplingar.

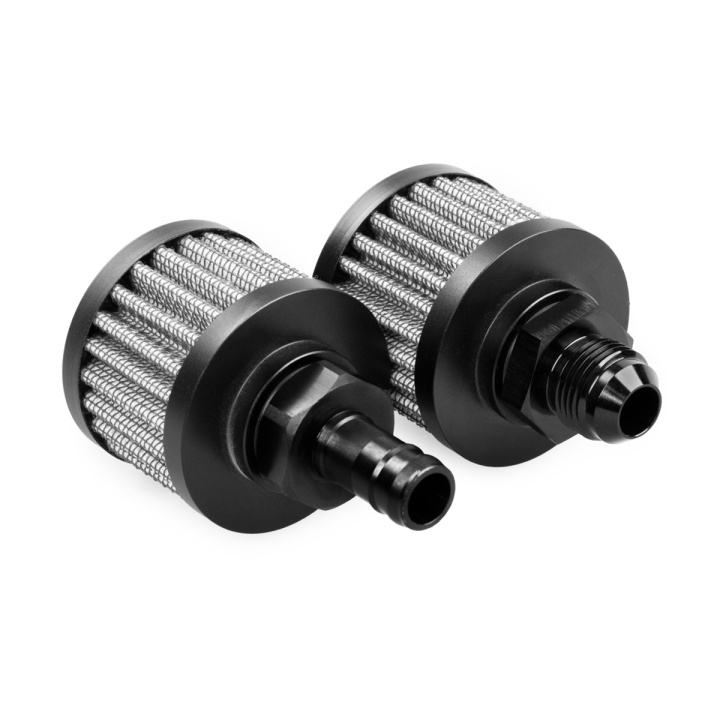

Det helt nya universella luftfiltret från Nuke Performance har en invändig AN-10 ORB-gänga som låter dig välja fritt mellan ett stort urval av kopplingar för alla tänkbara behov. Det här lilla, praktiska luftfiltret kan användas i många olika tillämpningar. Genom att använda en vanligt förekommande gänga i stället för en traditionell gummislang lämpar sig luftfiltret för många olika användningsområden. Filtret kan även köpas separat utan satsens övriga delar.
Universellt luftfilter med AN-10 ORB-gänga, artikelnummer: 150-22-101

• Specifikationer för ventilationssats för bränslecell:
Se produktbladet för mer information om specifikationerna.

• Nuke Performance ventilationssats för bränslecell AN-6 innehåller:
1 x universellt luftfilter med AN-10 ORB-gänga
1 x slangnippel med utvändig AN-10 ORB-gänga till 10 mm slanganslutning
2 x raka Full Flow AN-6-kopplingar
1 x 1 m (3,3 ft) Full Flow AN-6-bränsleslang av nitril

• Nuke Performance ventilationssats för bränslecell AN-8 innehåller:
1 x universellt luftfilter med AN-10 ORB-gänga
1 x koppling från AN-10 ORB till AN-8 med utvändig gänga
2 x raka Full Flow AN-8-kopplingar
1 x 1 m (3,3 ft) Full Flow AN-8-bränsleslang av nitril

• Nuke Performance ventilationssats för bränslecell AN-10 innehåller:
1 x universellt luftfilter med AN-10 ORB-gänga
1 x koppling från AN-10 ORB till AN-10 med utvändig gänga
2 x raka Full Flow AN-10-kopplingar
1 x 1 m (3,3 ft) Full Flow AN-10-bränsleslang av nitril

• Nuke Performance ventilationssats för bränslecell AN-12 innehåller:
1 x universellt luftfilter med AN-10 ORB-gänga
1 x koppling från AN-10 ORB till AN-12 med utvändig gänga
2 x raka Full Flow AN-12-kopplingar
1 x 1 m (3,3 ft) Full Flow AN-12-bränsleslang av nitril
