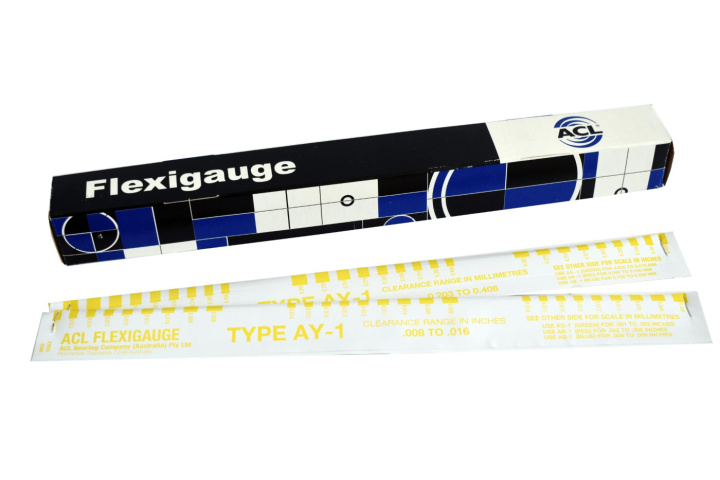

AY-1 FLEXIGAUGE (Gul) .203 - .406mm ACL

Flexigauge - Precisionsmätverktyg

Flexigauge är en precisionsbearbetad plastremsa som används för att kontrollera lagerspel på vev- och ramlager. Den är lämplig för användning inom bil-, marin- och industrisektorerna. Flexigauge finns i fyra olika storlekar och täcker lagerspel från .001 tum till .016 tum (eller .025 mm till .406 mm).

Tillgängliga storlekar:

• AG-1 (Grön Förpackning): .001 - .003 tum eller .025 - .076 mm
• AR-1 (Röd Förpackning): .002 - .006 tum eller .051 - .152 mm
• AB-1 (Blå Förpackning): .004 - .009 tum eller .120 - .229 mm
• AY-1 (Gul Förpackning): .008 - .016 tum eller .203 - .406 mm

Flexigauge-remsorna är 12 tum långa och förpackade i individuella kuvert som är graderade med mått i både tusendelar av tum och millimeter. Varje förpackning innehåller tio remsor i en färgkodad kartong.

Bruksanvisning:

1. Ta bort överfallet och rengör vevaxeln och lagerskålen från olja.
2. Placera en bit Flexigauge över lagrets krona.
3. Montera överfallet och dra åt bultarna till rätt moment med en momentnyckel. OBS: Rotera inte vevaxeln eller lagret.
4. Ta bort överfallet. Flexigauge-remsan kommer att fästa på antingen lagret eller vevaxeln.
5. Jämför bredden på den tillplattade Flexigauge-remsan med graderingen på kuvertet för att se spelet.
6. En avsmalnande form indikeras om Flexigauge-remsan är bredare i ena änden, och "barrel" effekten uppstår om remsan är bredare i mitten.
