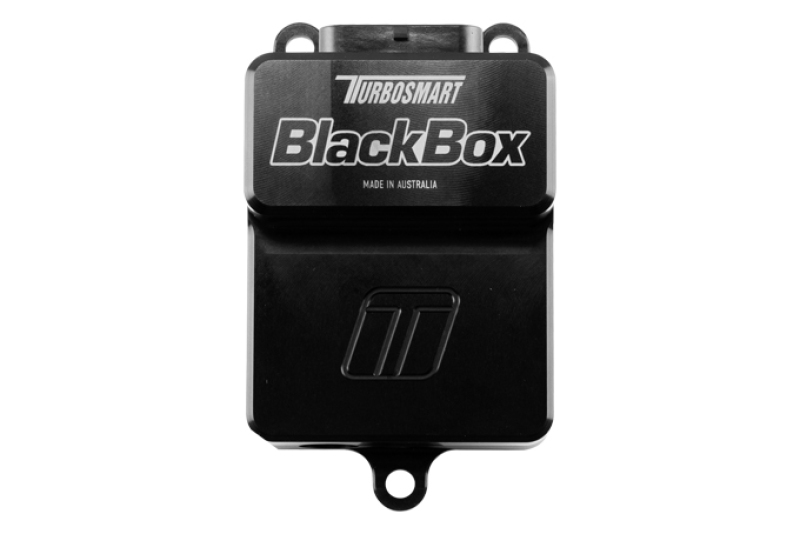

Turbosmart BlackBox elektronisk wastegate-styrenhet
BlackBox från Turbosmart är en särskild styrenhet för elektroniska wastegates som kan användas tillsammans med en rad original-, eftermarknads- och motorsport-ECU:er. BlackBox skyddar mot strömbelastningen och översätter både grundläggande och mer avancerade laddtrycksstrategier till en wastegateposition. Den kan användas med system med en eller två elektroniska wastegates för avancerad laddtrycksstyrning.
BlackBox är en tvåkanalig H-bryggedrivare med hög strömkapacitet, avsedd för Turbosmarts sortiment av externa elektroniska wastegates. Det omfattar StraightGate50 samt våra elektroniskt manövrerade wastegates av poppet-typ: CompGate40, HyperGate45, ProGate50 och PowerGate60. BlackBox stöder flera styrstrategier och tar emot PWM-signaler (pulsbreddsmodulering), som används för traditionella laddtrycksstyrningssolenoider, en börposition på 0–5 V, en börposition via CAN samt överstyrning via CAN-buss för mer avancerade ECU:er där styrstrategin kan utvecklas direkt i ECU:n.
BlackBox möjliggör automatisk kalibrering av externa elektroniska wastegates genom en fullständig rörelsecykel och har temperatursäkerhetsfunktioner som använder temperaturgivarernas insignaler. BlackBox levereras förkonfigurerad med kalibreringsdata för flöde i förhållande till ventillyft för alla elektroniskt manövrerade wastegates från Turbosmart, vilket förenklar inställningen och ger exakt laddtrycksstyrning. Inställningarna kan justeras via en enkel USB-anslutning och ett datorprogram. Med det CAN-baserade överstyrningssystemet kan obegränsat många styrstrategier implementeras; begränsningen är endast ECU:ns kapacitet.
Egenskaper
- Tvåkanaliga H-bryggutgångar med hög strömkapacitet
- 2 x ingångar för wastegateventilens position (0–5 V)
- 2 x temperaturingångar för wastegate (0–5 V)
- 2 x frekvensingångar (avancerad positionsgivare för wastegate)
- Ingång för PWM-börposition
- Analog börposition på 0–5 V
- Börvärde för positionskommando via CAN-buss
- Börvärde för ventilarea via CAN-buss
- Programmerbart PID-läge via CAN-buss
- Fabriksinstallerad PID-kalibrering för alla Turbosmart eGates
- Internt överströmsskydd
- Internt övertemperaturskydd
- Automatisk positionskalibrering
- Hölje i anodiserad aluminium
- 34-polig Superseal-kontakt
