Vad är en luftbälg?

Konstruktion av luftbälgar

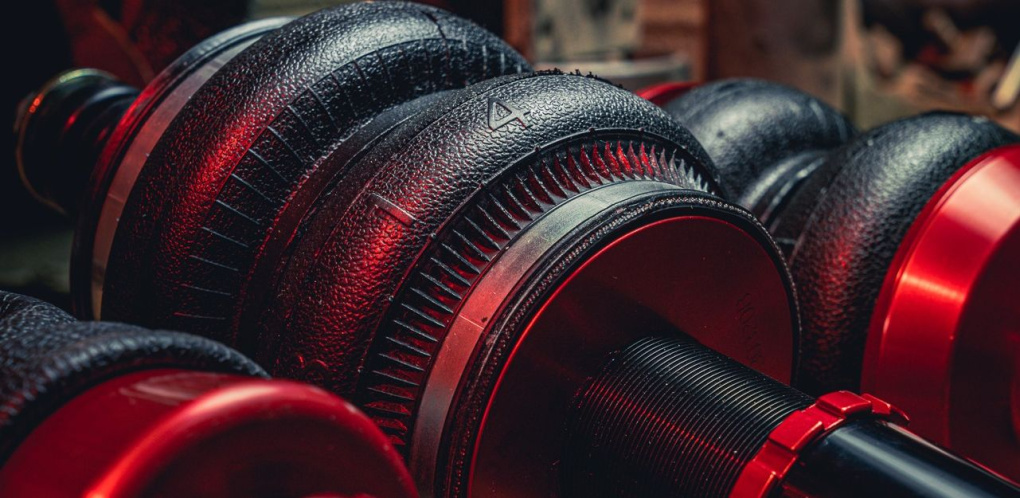

Luftbälgar är vanligtvis tillverkade av förstärkt gummi eller tygmaterial. De har en konvolutstruktur med ett eller flera veck, beroende på den önskade slaglängden. Luftbälgarna är fästa mellan två ändkåpor, vanligtvis tillverkade av stål eller aluminium med gängade hål i varje ändkåpa för enkel installation. Dessa konstruktionsegenskaper gör luftbälgar mer toleranta än andra fjädringskomponenter.

Användningsområden för luftbälgar

Luftbälgar är idealiska för applikationer som kräver hög belastning och kort slaglängd samt där vibration är ett problem. De används ofta i hanteringsapplikationer som sax- eller plattformsliftar, maskinstopp eller fotstöd, vibrationsdämpare för behållare, spänningsenheter för rullar, stanspressar och bilfjädring. Det sistnämnda är där vi oftast ser bälgarna.

Funktionen hos luftbälgar

Det är viktigt att notera att kraften som genereras av luftbälgar inte är konstant. Den minskar när höjden på bälgarna ökar på grund av förändringen i den effektiva ytan. Tillverkare av bälgar har ofta grafer som visar förändringen i kraft vid olika driftstryck och slaglängder.

För att säkerställa en korrekt installation bör luftbälgarna inte blåsas upp förrän de är installerade. Ändstopp bör designas för att förhindra att bälgarna används utanför de rekommenderade höjderna. Vid demontering bör bälgarna tömmas på luft innan några delar demonteras.

Fördelar med luftbälgar

Luftbälgar erbjuder flera fördelar i jämförelse med andra typer av fjädringssystem:

Högre belastningskapacitet: Luftbälgar kan hantera tunga laster och ge en stabil och jämn rörelse även under hög belastning.
Vibrationsdämpning: Luftbälgar absorberar vibrationer och minskar därmed ljudnivån och obehaget i applikationer där vibration är ett problem.
Lågt underhåll: Luftbälgar är i allmänhet underhållsfria och kräver minimalt med service.
Flexibilitet: Luftbälgar kan användas i olika applikationer och kan anpassas för att möta specifika krav på slaglängd och belastning.
Enkel installation: Luftbälgar är relativt enkla att installera och kan tolerera viss feljustering.

Sammanfattning

Luftbälgar är pneumatiska enheter som används för att generera kraft och absorbera vibrationer i olika applikationer. Deras flexibla konstruktion och förmåga att hantera hög belastning gör dem idealiska för korta slaglängder och applikationer där vibration är ett problem. Genom att använda luftbälgar kan man uppnå en jämn och stabil rörelse samt minska ljudnivån och obehaget i mekaniska system. Med deras fördelar som hög belastningskapacitet, vibrationsdämpning och lågt underhåll är luftbälgar ett populärt val inom olika industrier och applikationer.
