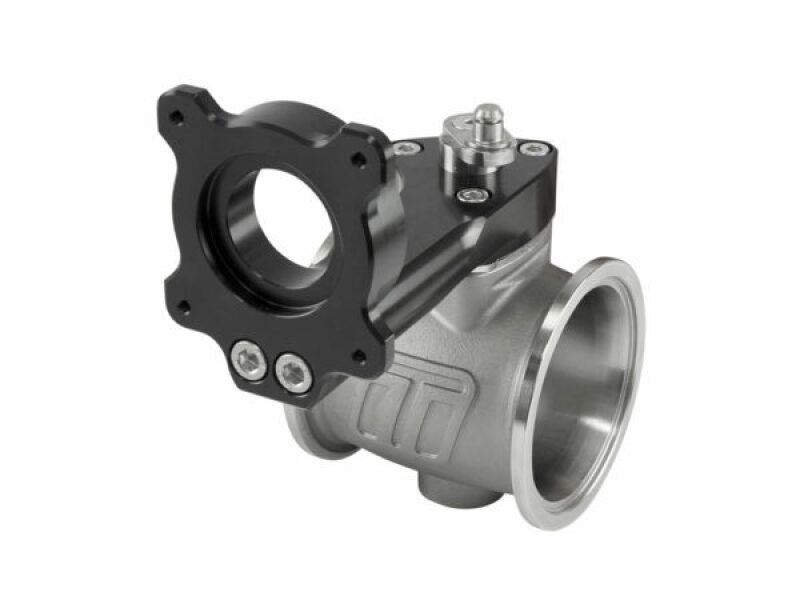

Turbosmart Modular StraightGate50 wastegate
Modular StraightGate50-serien bygger på Turbosmarts prisbelönta elektroniska StraightGate50-teknik och består av 50 mm wastegates med fjärilsventil, utformade för att integreras med utvalda OEM-motorer för elektronisk wastegatestyrning.
Modular-serien ger en ny nivå av laddtrycksstyrning för motorer som ursprungligen är utrustade med elektronisk wastegatestyrning. Den behåller originalets ställdon och tillför samtidigt en extern wastegate med högt flöde.
Modular StraightGate50 har en nollförskjuten fjärilsventil som ger exceptionellt avgasflöde, nästan linjär funktion och exakt laddtrycksstyrning över hela arbetsområdet. Precis som originalsystemet kräver den inga referensslangar, fjädrar eller membran. I stället kombineras fordonets befintliga elektroniska styrsystem med Turbosmarts högflödande 50 mm-fjärilsventil i StraightGate50.
Elektronisk styrning ger största möjliga justeringsområde, från noll laddtryck – där insugningsgrenrörets prioritet medger det – till motorns maximalt tillgängliga laddtryck. Eftersom Modular StraightGate50 behåller det fabriksmonterade elektroniska styrmotorn kan wastegatens funktion fortsatt styras via fordonets befintliga elektroniska system. ECU:n måste programmeras om.
Avancerad ventildesign
Turbosmart StraightGate50 konstruerades från grunden och validerades internt för att ge en nivå av styrning och flöde som tidigare inte varit tillgänglig från en wastegate.
Den nollförskjutna fjärilsventilen utsätts för samma avgasmottryck på båda sidor. Eftersom ventilen vrids kring sin mittpunkt förblir den naturligt balanserad mot avgasmottrycket.
Den självbalanserande konstruktionen minskar den kraft som krävs för att styra ventilen, även vid extremt högt avgasmottryck. Resultatet är ett större justeringsområde och jämn wastegatestyrning, oavsett styrmetod.
Genomströmningsventilens konstruktion förbättrar flödeseffektiviteten ytterligare. Till skillnad från en traditionell wastegate med tallriksventil, som tvingar avgaserna att ändra riktning med cirka 90 grader, ger StraightGate50 en direkt och mindre restriktiv flödesväg.
Egenskaper
- Behåller OEM-styrningen av den elektroniska wastegaten
- 50 mm (1,97 in) nollförskjuten fjärilsventil
- Flödeskapacitet på 383,9 CFM / 10,87 m³ per minut
- Fjärilsventil och axel i rostfritt stål 630
- Huvudhus i rostfritt stål 347
- V-bandklämmor i värmebehandlat rostfritt stål 431
- Anodiserat aluminiumfäste och ställdonskomponenter i 6262-T6
- Länkage och manöverarm i rostfritt stål N60
