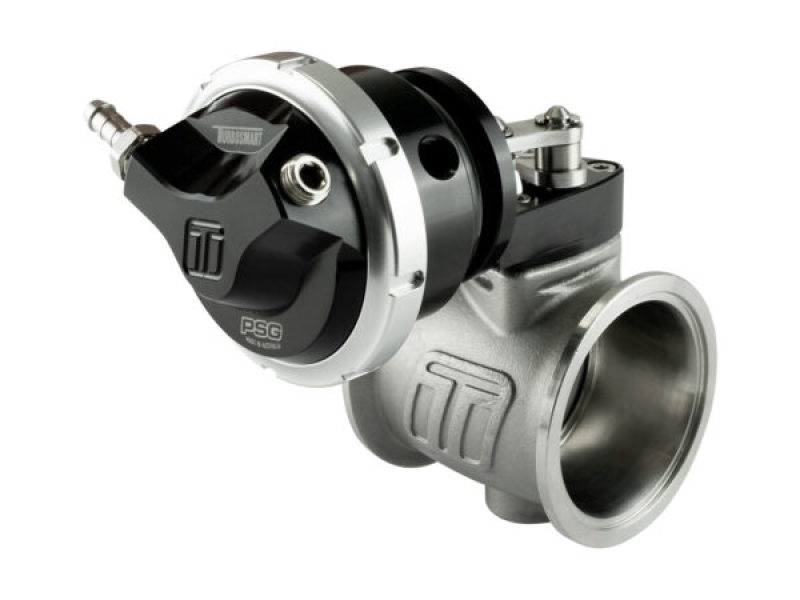

Turbosmart StraightGate50 booststyrd pneumatisk wastegate
StraightGate50 från Turbosmart är världens wastegate med högst flödeskapacitet! StraightGate50 är en fjärilsventil av typen zero-offset som ger ett enormt flöde och nästan linjär reglering samt oöverträffad laddtrycksreglering genom hela arbetsområdet.
Den booststyrda, pneumatiska StraightGate50 förenklar styrningen av den flerfaldigt prisbelönta eSG50-modellen genom att använda ett traditionellt laddtrycksbaserat ställdon. StraightGates50:s självbalanserande konstruktion ger ett stort inställningsområde – över fem gånger grundfjäderns tryck! Den levereras förmonterad med 6 psi-fjädrar och ett GenV-ställdon med styrning via enkel- eller dubbelport. StraightGate50 är enkel att använda och fullspäckad med prestanda, flöde och funktioner!
Turbosmart StraightGate50 har konstruerats från grunden och validerats internt för att skapa en ny nivå av reglering och flöde, utan motstycke bland wastegates. Fjärilsventilen med zero-offset utsätts för avgasernas drivtryck lika mycket på båda ventilhalvorna. Ventilen vrids kring en central axel och balanseras därmed själv mot drivtrycket. Den självbalanserande konstruktionen innebär att mindre kraft krävs för att motverka även mycket höga drivtryck, vilket ger ett större inställningsområde oavsett hur ventilen styrs. Det ökade flödet uppnås genom att ventilen har en rak genomströmning, till skillnad från en poppetventil där avgaserna måste ändra riktning 90 grader.
Tillgängliga utföranden
Elektronisk eSG50 StraightGate50 TS-0565-1002
Pneumatisk, booststyrd pSG50 StraightGate50 TS-0565-1762
Pneumatisk, vakuumstyrd pSG50v StraightGate50 TS-0565-1212
Egenskaper
- 50 mm (1,97 tum) fjärilsventil med zero-offset
- Flöde på 383,9 CFM / 10,87 m³ per minut
- Fjärilsventil och axel i rostfritt stål (630)
- Huvudkropp i rostfritt stål (347)
- V-bandklämmor i rostfritt, värmebehandlat stål (431)
- Fäste och ställdon i anodiserad aluminium (6262 T6)
- Turbosmart unik låsring
- Grundfjädrar från 6 psi till 42 psi
- Lämplig för booststyrning via enkel- eller dubbelport
- Länkage och styrarm i rostfritt stål (N60)
Medföljer
Booststyrd, pneumatisk StraightGate50
Inlopps- och utloppsflänsar till StraightGate50
Svetsflänsar för inlopp och utlopp till StraightGate50
6 psi-fjädrar, förmonterade
Alla övriga fjädrar medföljer i förpackningen
2 slanganslutningar med 1/8 NPT-gänga
2 pluggar med 1/8 NPT-gänga
Turbosmart-dekal
