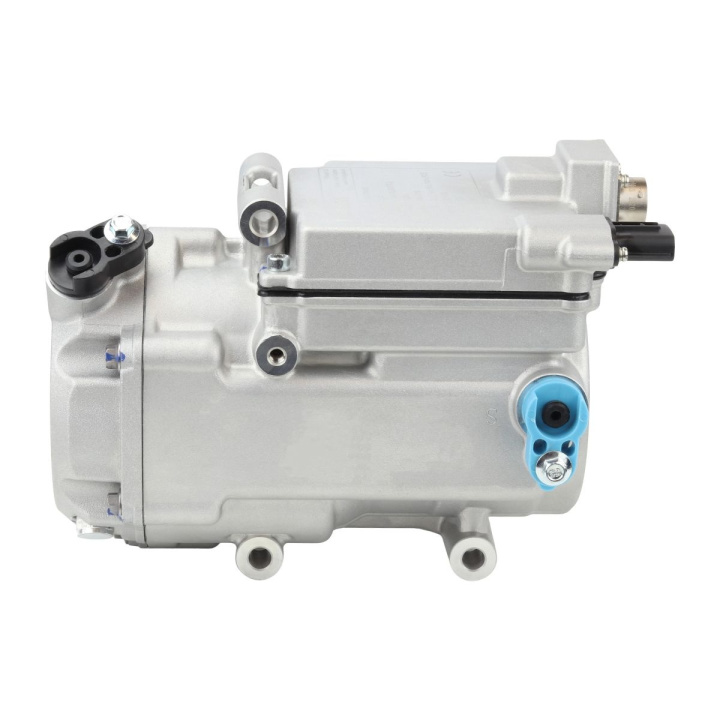

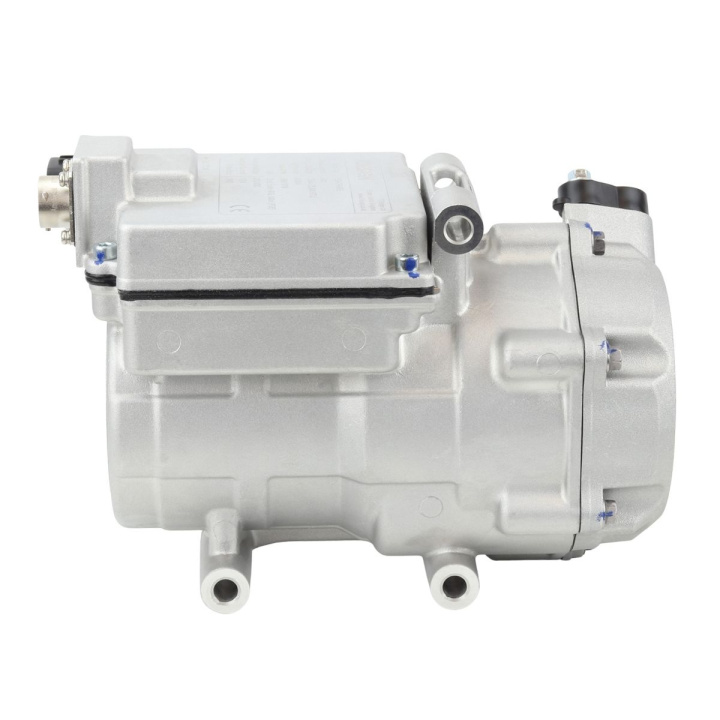

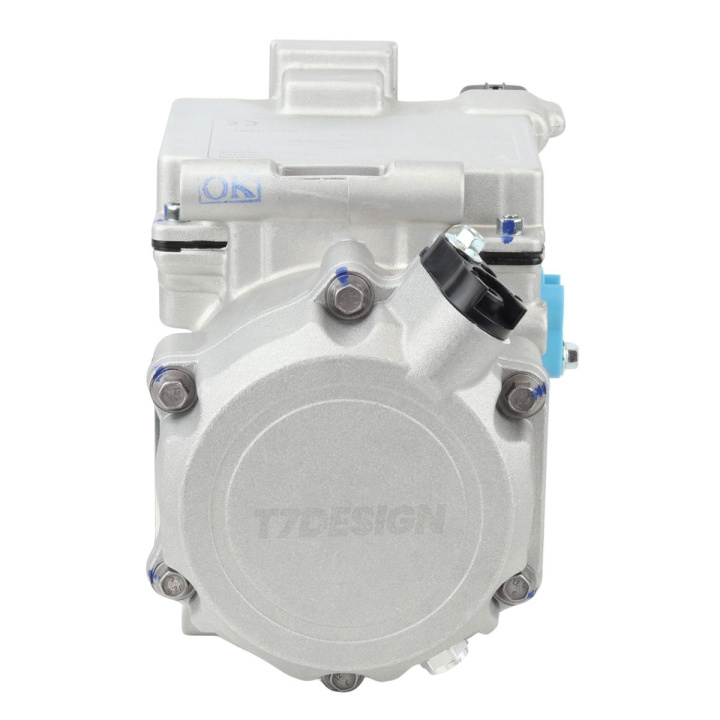

Denna 312VDC elektriska 34cc A/C scrollkompressor med PWM-styrning är utvecklad för moderna högspänningsbaserade HVAC-system i elfordon, hybridfordon och avancerade mobila kylapplikationer där hög prestanda, kompakt design och exakt elektronisk styrning krävs.
Kompressorn arbetar inom ett brett driftsspänningsområde på 220–425 VDC med nominell drift runt 312V, vilket gör den kompatibel med många moderna högspänningssystem och EV-plattformar.
Den variabla PWM-styrningen möjliggör steglös reglering mellan 2000 och 6000 rpm för optimal kylkapacitet och energieffektivitet beroende på belastning och kylbehov. Detta ger lägre energiförbrukning, förbättrad komfort och högre systemeffektivitet.
Den kraftfulla 34cc-enheten levererar hög kylkapacitet samtidigt som den behåller ett kompakt format, vilket gör kompressorn idealisk för:
- Elfordon och hybridfordon
- EV-konverteringar
- Motorsport
- Mobila HVAC-system
- Batteri- och termisk hantering
- Specialfordon och avancerade kylsystem
Den elektriska konstruktionen eliminerar behovet av remdrift och kompressorkoppling vilket förenklar installationen och minskar mekaniska förluster.
Prestanda:
- 3000 rpm:
- Kylkapacitet: 2.75 kW / 9.4 K Btu/hr
- Effektförbrukning: 1.45 kW
- Strömförbrukning: 5A
- 4000 rpm:
- Kylkapacitet: 3.78 kW / 12.9 K Btu/hr
- Effektförbrukning: 1.93 kW
- Strömförbrukning: 6A
- 6000 rpm:
- Kylkapacitet: 5.8 kW / 19.8 K Btu/hr
- Effektförbrukning: 3.0 kW
- Strömförbrukning: 9.6A
Testförhållanden:
- Pd/Ps = 1.47 / 0.196 MPa(G)
- SC = 5 °C
- SH = 10 °C

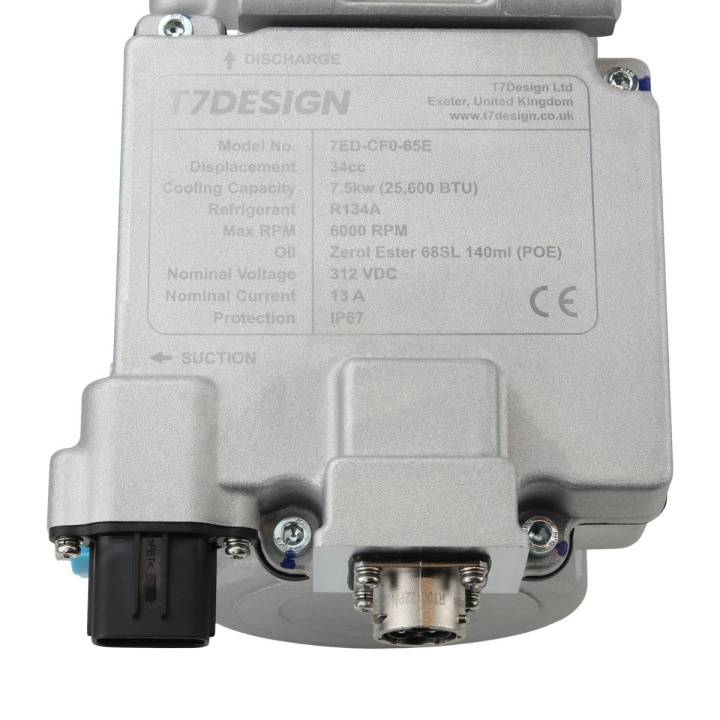

Teknisk information:
- Typ: Elektrisk PWM-styrd scrollkompressor
- Slagvolym: 34.0 cc/rev
- Driftspänning: 220–425 VDC
- Nominell spänning: ~312V
- Varvtalsområde: 2000–6000 rpm
- Maxeffekt: 4200W
- Köldmedium: R134a
- Skyddsklass: IP67
- Vikt: 6.4 kg
- Oljekapacitet: 120 cc PVE Oil
- Köldmediemängd: 1200 cc
- Säkerhetsventil: 4.0 MPa / 580 psi
- Artikelnummer: 7ED-CF0-65E
Temperaturområde:
- Förångartemperatur: -11 °C till 21 °C
- Starttemperatur: -32 °C till 70 °C
- Arbetstemperatur: -32 °C till 100 °C
- Förvaringstemperatur: -40 °C till 105 °C
- Överhettningsskydd motor: 100 °C
Monteringsspecifikation:
- Max rotationsvinkel: 8°
- Max lutning: 5°
PWM & CAN-styrning:
Kompressorn styrs via PWM-signal där hastigheten regleras mellan 2000–6000 rpm beroende på duty cycle.

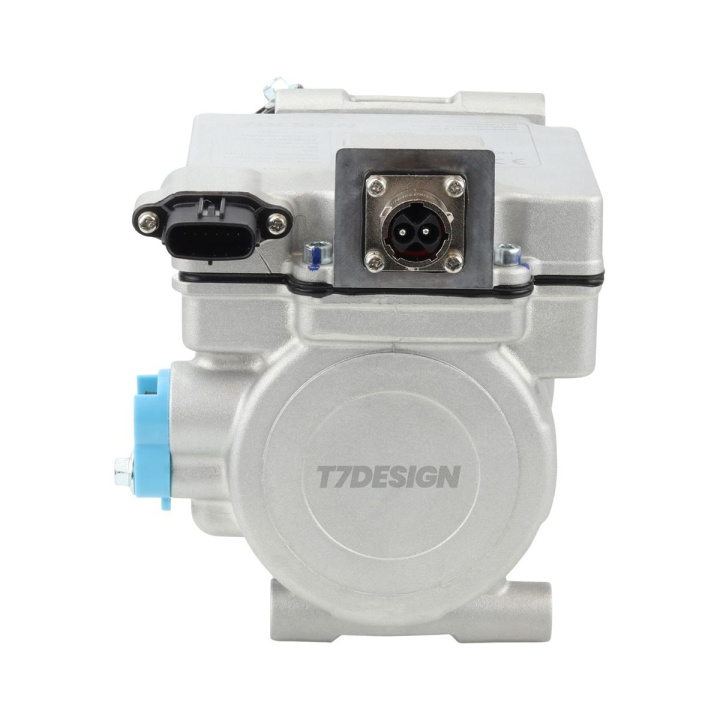

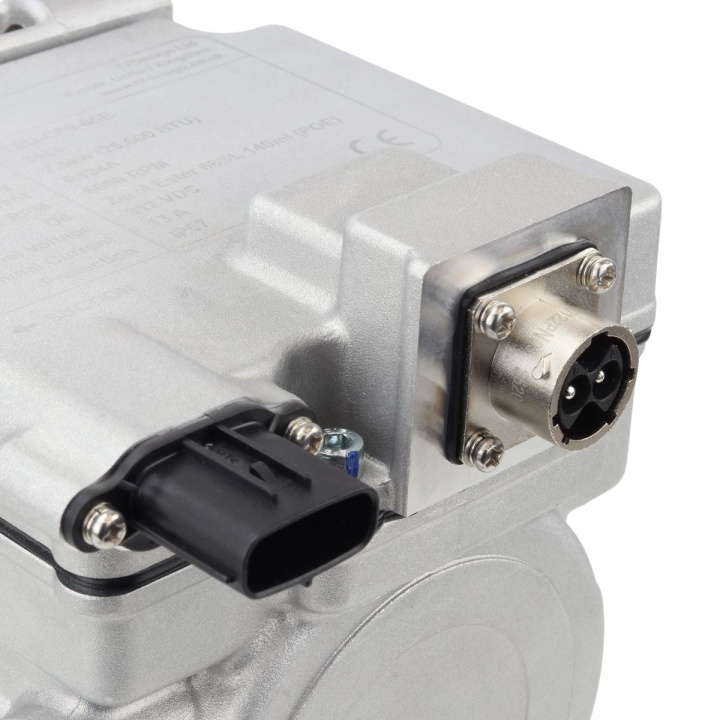

Anslutningar:
Power Port:
- Pin A: 312V positiv
- Pin B: 312V negativ
Control Port:
- Pin 1: 24V positiv
- Pin 2: STB start/stopp-signal
- Pin 3: PWM hastighetsstyrning (400Hz, 0–100%)
- Pin 4: 24V negativ
- Pin 5: CANH feedbacksignal
- Pin 6: CANL feedbacksignal

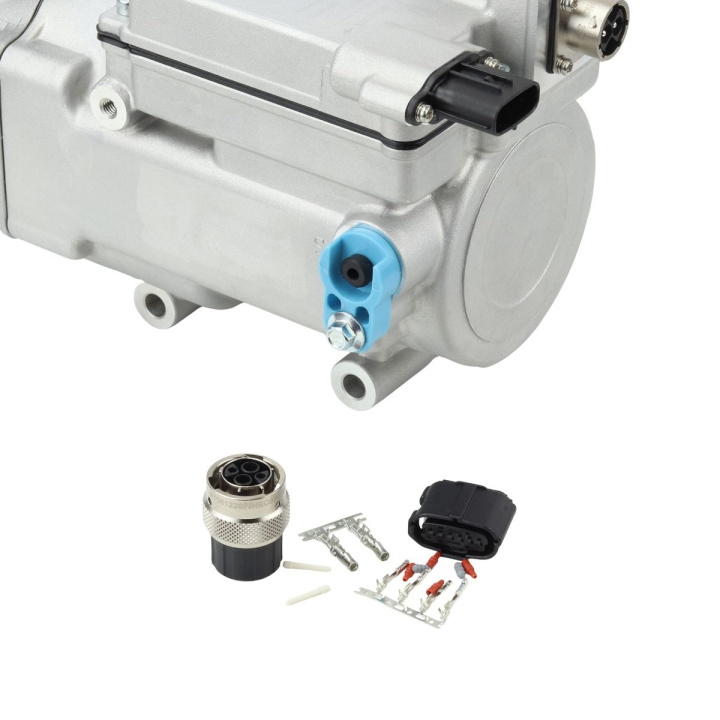

Power Port och Control Port kontakter samt stift medföljer.
