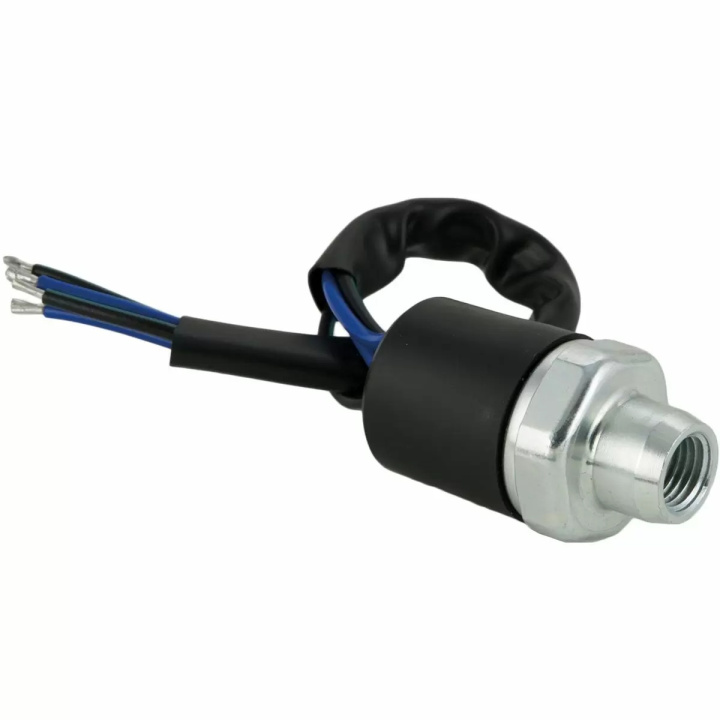

T7Design Trinary Pressure Switch LMH-971-641 är en pålitlig och beprövad tryckvakt som används i många OEM-baserade A/C-system för att skydda klimatanläggningen från skador orsakade av för högt eller för lågt tryck.
Denna trinary-tryckvakt fungerar både som säkerhetsfunktion och styrning för kylfläkt. Till skillnad från en vanlig binary-switch har trinary-versionen en extra utgång för aktivering av A/C-fläkt vid förhöjt systemtryck.
Funktion:
- Vid för lågt tryck stängs kompressorn av för att förhindra torrkörning och smörjbrist.
- Vid medelhögt tryck aktiveras kylfläkten för att hjälpa till att sänka systemtrycket.
- Vid för högt tryck stängs kompressorn av för att skydda hela A/C-systemet från övertryck och skador.
Detta gör tryckvakten idealisk för:
- Eftermarknads A/C-system
- Retrofit-installationer
- Motorsport
- OEM-ersättningar
- Custombyggen
Tryckspecifikationer:
Högtryck:
- På / Av: 22 / 28 bar
- 319 / 406 PSI
Mellantryck:
- På / Av: 15.2 / 11.3 bar
- 220 / 164 PSI
Lågtryck:
- På / Av: 2.6 / 2.5 bar
- 37.7 / 36.3 PSI

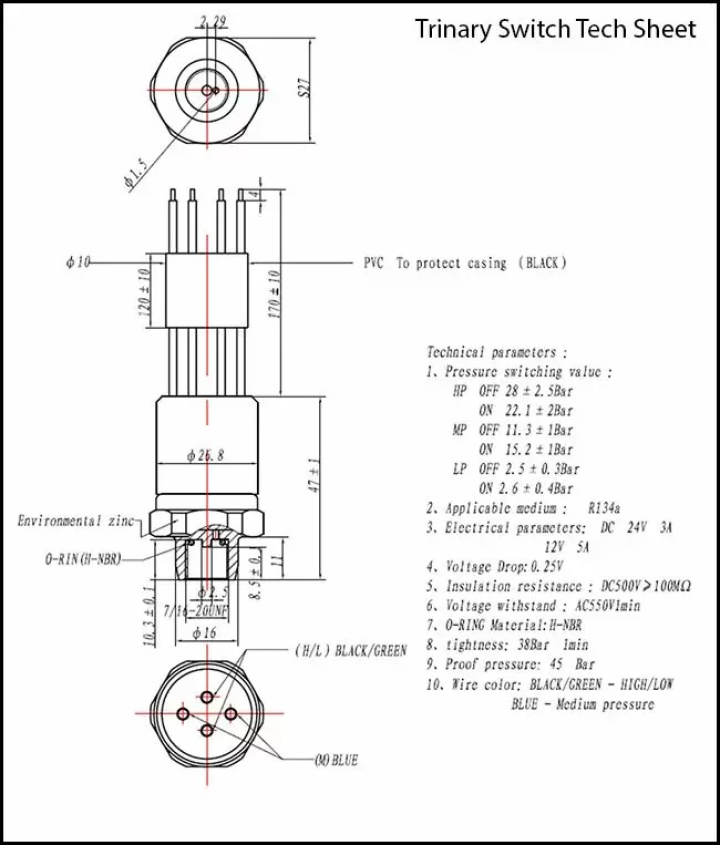

Teknisk information:
- Typ: Trinary pressure switch
- Spänning / maxström:
- 12V 5A
- 24V 3A
- Gänga: 7/16-20 UNF
- O-ringmaterial: H-NBR
- Tillverkarens artikelnummer: LMH-971-641
- Artikelnummer: 9EE-5DB-9E9

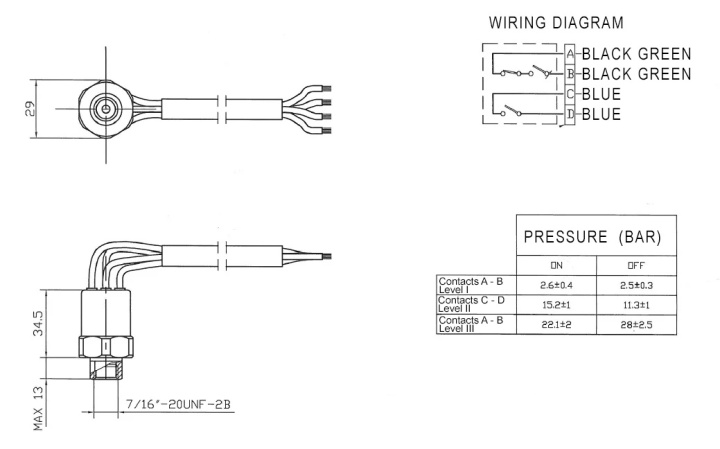

Kopplingsinformation:
Svart/Gröna kablar används för hög- och lågtrycksfunktion:
- Svart/Grön (H/L): A/C-termostat eller ON/OFF-brytare
- Svart/Grön (H/L): Kompressor
Blå kablar används för mellantryck och fläktstyrning:
- Blå (M): Fläktrelä (Pin 86)
- Blå (M): Jord
